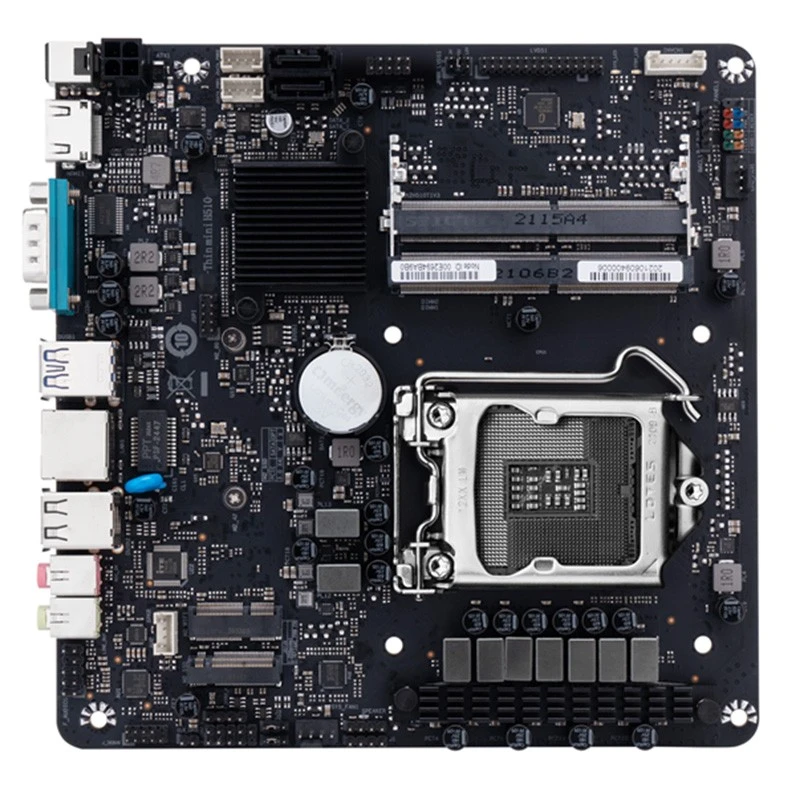

인텔 10세대 및 11세대 프로세서 마더보드 인텔® H510 MINI ITX 마더보드

마더보드 크기

미니 ITX 17*17cm

CPU 지원

LGA1200 슬롯 지원

Intel 10세대 및 11세대 프로세서

F 접미사가 있고 통합 그래픽 카드가 없는 CPU는 지원되지 않습니다.

칩셋

Intel® H510 고속 칩셋

내부 메모리

SO-DIMM DDR4 메모리 슬롯 2개

최대 128GB 지원(CPU 사양에 따라 다름)

듀얼 채널 메모리 기술 지원

3200/2933/2666/2400/2133 MHZ 주파수 메모리 지원

2666MHz보다 높은 메모리 주파수를 지원하려면 11세대 Intel®Core i5 이상 프로세서가 필요합니다.

드러내다

통합 그래픽 카드 프로세서의 디스플레이 기능을 기반으로 공유 디스플레이 메모리 기술을 채택합니다.

HDMI 포트 1개, 최대 4096x2160@30Hz 해상도(HDMI1.4 및 HDCP2.2)

LVDS 핀 1세트, 최대 8비트 듀얼 채널 LVDS 신호, 1920*1200@60Hz 해상도

LVDS를 사용하지 않는 경우 BIOS에서 LVDS SUPPORT를 비활성화하십시오.

오디오 주파수

통합 Conexant CX20632 사운드 카드 칩

다양한 채택 깊이와 다양한 채택률 선택 지원

2.0 채널 지원

후면 온보드 AUDIO IN 포트 1개, 후면 온보드 AUDIO OUT 포트 1개

프리오디오 IN 핀 1세트, 프리오디오 OUT 핀 1세트(이 두 핀은 F_Aduio 핀임)

외부 하우징 내장 스피커 출력을 지원하는 4-핀 SPEAKER 핀 1세트

회로망

통합 Realtek® GbE NIC 칩(10/100/1000Mbit)

온보드 RJ45 포트 1개

지원 네트워크 깨우기

PXE 디스크 없는 부팅 지원

가게

M, 슬롯 1개(2280 SATA 및 PCIE X4 채널 SSD 지원)

SATA3.0 포트 2개

USB

온보드 후면 포트: USB3.1 GEN1 포트 2개, USB2.0 포트 2개

내장 핀: 1.5세트(3) USB2.0 핀, 1세트(2) USB3.1 GEN1 핀

내부 소켓

1 DC-IN 인터페이스, 19V 입력, 5.5*2.5mm 크기(19V 6.3A 이상 어댑터 권장)

1 4-핀 마더보드 ATX 전원 공급 포트, 19V 입력

HDD_PWR 하드 디스크 전원 핀 2개

SATA 포트 2개

LVDS 패널 OC 전압 선택기 핀 1세트(기본값은 5V)

부스터 보드 전원 공급 장치 핀 1세트(0-3.3V 네거티브 디밍(0V 가장 밝음, 3.3V 가장 어두움) 권장)

LVDS 화면 백라이트 조정 핀 1세트

1 시스템 팬용 핀 세트

부저핀 1세트

CPU 팬 핀 1세트

CLR_CMOS 핀 1세트

스위치 제어 표시 핀 1세트(F_PANEL)

M.2 무선 NIC 포트 1개

운영 체제

UEFI Windows10 64비트 지원

UEFI 우분투 64비트 지원

UEFI UOS 64비트가 지원됩니다.

기타 (UEFI 모드 시스템만 지원)
